直流微電網是由直流構成的微電網,是未來智能配用電系統的重要組成部分,對推進節能減排和實現能源可持續發展具有重要意義。相比交流微電網,直流微電網可更高效可靠地接納風、直流逆變等分布式可再生能源發電系統、儲能單元、電動汽車及其他直流用電負荷。交直流混合微電網、交直流混合配電網以及能源互聯網等方面都對直流微電網的發展和應用前景有著非常重要的推動作用。

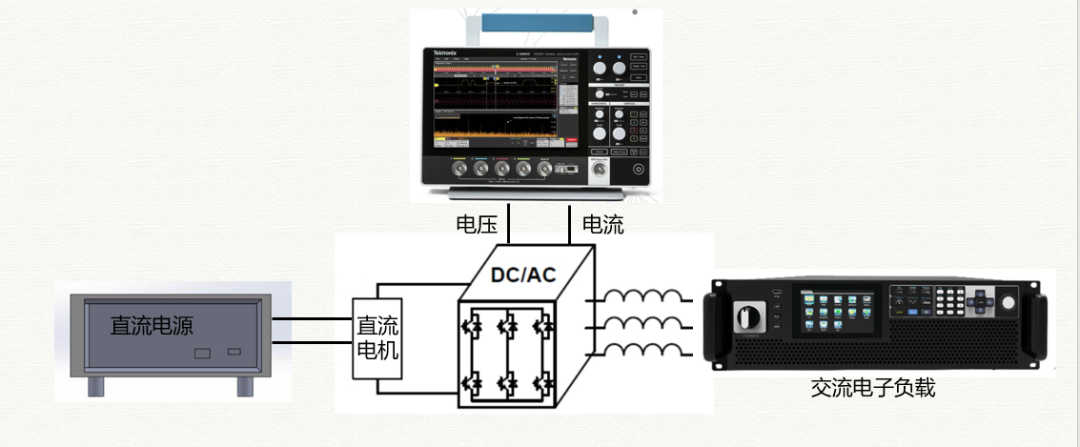

近期,就有某工科院校電氣學院的老師向我們詢問,直流電機轉交流的微電網測試系統,老師既要直流大功率電源對直流電機進行供電,又要對直流電機產生的交流電進行整流逆變,并要求對逆變的電壓和電流波形進行監測,針對老師提出的直流微電網拓撲結構、優化規劃、運行控制、保護及通信等幾個方面進行,對我們提出幾點測試要求,既要功能齊全,又要安全可靠,可以讓學生既能很容易且安全的操控儀器,又可以非常方便的進行整體的程控和后期的數據分析。

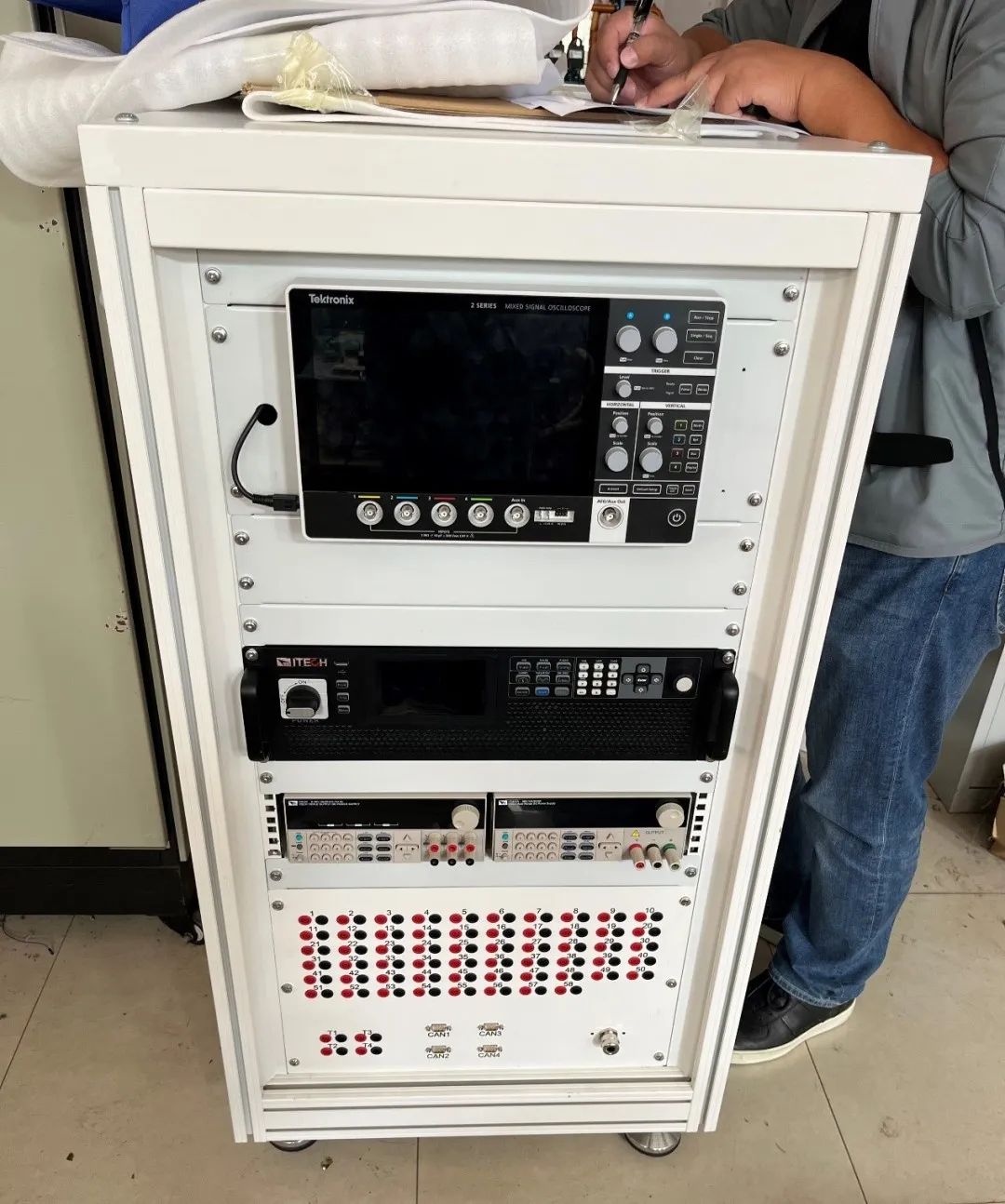

通過和客戶技術交流,給客戶推薦了新2系示波器+大功率直流電源+交流電子負載,并提供了現場的演示和測試,客戶對新2系示波器波形的高清和大屏顯示非常滿意,也對測量結果和觸摸屏及按鍵的雙重控制給與肯定,最終選擇了我們的測試方案。
擴展應用
新2系示波器+高壓差分探頭+電流探頭測試方案還可以應用在嵌入式系統、開關變頻器、電路板開發和設計、特別是加選電池選件,8小時的待機時間滿足外場測試的各種挑戰,豐富的解碼套包,幾乎滿足機車上總線的所有要求。
總結
微電網測試測試系統要求
1、高清大屏、顯示每一個細節。
2、操作方便,簡單易用。
3、一機多用,功能全面。
4、支持高壓差分和電流的功率測量。
5、有化的FFT功能及數據處理功能。
6、借助網絡連接和遠程虛擬網絡計算 (VNC),可遠程查看和控制示波器
系統配置參考
主要設備名稱 |
推薦型號 |
主要技術指標 |
系統應用 |
示波器 |
MSO24 2-BW-200 |
帶寬: 200MHz采樣率 模擬通道: 4 記錄長度: 10M/通道 總線套包: I 2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT |
1、實驗室 |
高壓差分探頭 |
P5200A |
帶寬: 50MHz 輸入阻抗: 10M? || 2 pF 最大電壓: 500X:± 1300 V 通用的BNC接口 |
|
電流探頭 |
TCP2020 |
最大RMS: 20 A 最大脈沖電流: 100A 最小電流分辨率: 10mA 帶寬: DC to ≥50MHz 通用的BNC接口
|
